Cómo calcular la capacidad de carga de una rampa niveladora

Una zona de carga mal dimensionada no suele dar problemas el primer día. Las consecuencias aparecen con el tiempo: rampas deformadas, averías, tiempos de inactividad y una operativa logística menos eficiente.

Uno de los errores más habituales es calcular la capacidad únicamente en función del peso de la mercancía, sin tener en cuenta factores como el equipo de manutención, la frecuencia de uso o los esfuerzos que genera el movimiento durante la carga y descarga.

En este artículo explicamos los criterios técnicos que utilizamos para dimensionar una zona de carga de forma segura y eficiente: cómo calcular la capacidad real, qué pendiente debe tener la rampa y qué aspectos influyen en el rendimiento y la durabilidad de la instalación.

¿Por qué fallan los muelles de carga?

En proyectos de carga y descarga industrial, uno de los problemas más habituales que detectamos es que la plataforma no se adapta a las condiciones reales de la operativa.

En la mayoría de los casos, el origen está en una fase de diseño que no tuvo en cuenta factores como la capacidad dinámica, la intensidad de uso, el tipo de vehículos o los equipos de manutención.

Los principales errores suelen estar relacionados con:

• Dimensionamiento insuficiente: Se calcula la capacidad únicamente según el peso de la mercancía, sin considerar la carga adicional generada por carretillas, transpaletas o equipos de manutención.
• Ignorar la capacidad dinámica: Una rampa no trabaja con una carga estática: el movimiento de los equipos genera esfuerzos superiores sobre la estructura.
• No adaptar la solución al uso real: Una instalación con tráfico intensivo requiere una resistencia y configuración diferente a un muelle de uso puntual.
• Diseñar sin considerar la operativa completa: La pendiente, las maniobras del vehículo y el espacio disponible condicionan la seguridad y la productividad diaria.

Un muelle de carga mal diseñado no solo genera averías, puede convertirse en un cuello de botella que ralentiza toda la cadena de suministro. Por eso, el objetivo no debe ser únicamente instalar una rampa, sino crear una zona de carga preparada para trabajar de forma segura, rápida y eficiente durante toda su vida útil.

Consecuencias de un mal cálculo del muelle de carga

Un error de dimensionamiento no solo afecta al funcionamiento del muelle de carga. También tiene un impacto directo en los costes operativos, la productividad y la rentabilidad de la instalación.

Un sistema infradimensionado puede provocar:

La decisión no debe centrarse únicamente en el coste inicial del equipo, sino en el coste total de explotación durante toda su vida útil. Un diseño adecuado desde el inicio permite reducir incidencias, optimizar la operativa y asegurar un retorno de inversión positivo.

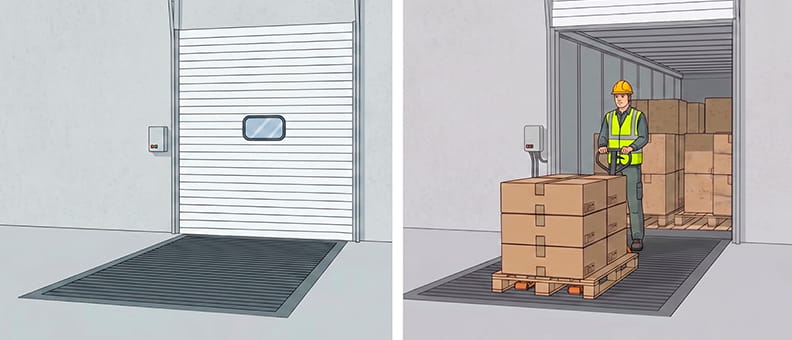

h2 – Capacidad estática vs. dinámica en muelles de carga

Uno de los errores más habituales al dimensionar un muelle de carga es tomar como referencia la capacidad estática en lugar de la capacidad dinámica. Aunque ambas hacen referencia al peso que puede soportar una rampa, no representan las mismas condiciones de trabajo.

• Capacidad estática: es la carga máxima que la rampa puede soportar cuando permanece en reposo, sin circulación de equipos de manutención.
• Capacidad dinámica: es la carga máxima que la rampa puede soportar durante la operación, cuando circulan carretillas elevadoras, transpaletas u otros equipos, generando esfuerzos adicionales sobre la estructura.

Por ejemplo, una rampa niveladora estándar de Alapont tiene una capacidad estática de 9.000 kg y una capacidad dinámica de 6.000 kg. Esta diferencia refleja la importancia de dimensionar la instalación en función de las condiciones reales de la operativa, ya que la carga en movimiento genera esfuerzos adicionales sobre la estructura.

Para calcular correctamente la capacidad de una rampa niveladora, la capacidad dinámica es la referencia técnica que debe utilizarse, ya que refleja las cargas y esfuerzos que soportará la instalación durante la operativa diaria.

Cómo calcular la capacidad real de una rampa de carga

Antes de realizar el cálculo, es fundamental conocer las condiciones reales de la instalación. En Alapont Global, analizamos previamente cada proyecto para dimensionar la capacidad según la operativa prevista y garantizar un funcionamiento seguro y eficiente.

• Tipo de vehículos que accederán a la zona de carga.
• Equipos de manutención utilizados durante la carga y descarga.
• Frecuencia de uso de la rampa (puntual o intensiva).
• Condiciones de la operativa, como el entorno de trabajo y las exigencias del proceso logístico.

Con esta información podrás dimensionar correctamente la rampa y garantizar una operativa segura y eficiente.

Para calcular la capacidad dinámica necesaria, suma los siguientes elementos:

• Peso máximo de la mercancía: considera siempre la carga más pesada que preveas recibir.
• Peso del equipo de manutención: incluye el peso de la carretilla elevadora, transpaleta o cualquier otro equipo que circule sobre la rampa.
• Margen de seguridad: añade un factor adicional para absorber impactos, frenadas o aceleraciones durante la operativa.

Cálculo de la capacidad dinámica: Peso mercancía máxima + Peso equipo manutención + Margen operativo según intensidad de uso = Capacidad dinámica necesaria

Además del peso total, es importante valorar la intensidad de uso y las condiciones de tránsito. Cuanto más exigente sea la operativa, mayor deberá ser el margen de seguridad para garantizar el rendimiento y la vida útil de la instalación.

Pendiente máxima para carga y descarga de camiones

La inclinación de una rampa de carga es un factor crítico de seguridad y operatividad. Según la normativa UNE-EN 1398:2010, la pendiente máxima admisible depende del tipo de equipo de manutención que vaya a circular sobre la plataforma.

¿Por qué es importante calcular correctamente la pendiente?

La pendiente no debe analizarse como un dato independiente. El cálculo correcto debe considerar:

• Altura del muelle: diferencia entre la cota del muelle y la altura del vehículo.
• Longitud disponible de la rampa: determina el ángulo final de acceso.
• Tipo de maquinaria utilizada: cada equipo tiene limitaciones diferentes de seguridad y maniobrabilidad.
• Frecuencia de uso: una operativa intensiva requiere mayores garantías de resistencia y seguridad.

Un diseño incorrecto puede provocar:

• Dificultad de acceso para carretillas y transpaletas.
• Golpes o pérdidas de estabilidad durante la carga y descarga.
• Mayor desgaste de componentes mecánicos.
• Riesgos innecesarios para los operarios.

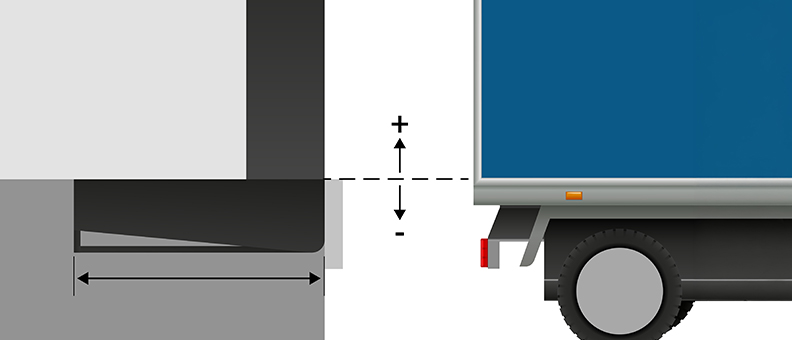

Cómo calcular la longitud necesaria de una rampa

Para definir la longitud adecuada es necesario relacionar:

Desnivel entre muelle y camión / pendiente máxima permitida = longitud mínima de rampa

Cuanto mayor sea la longitud disponible, menor será la inclinación y más segura será la transición entre el muelle y el vehículo.

La pendiente es solo uno de los aspectos que intervienen en el diseño de una zona de carga. En nuestra guía técnica de diseño de almacén analizamos el resto de criterios que deben tenerse en cuenta para planificar una instalación eficiente.

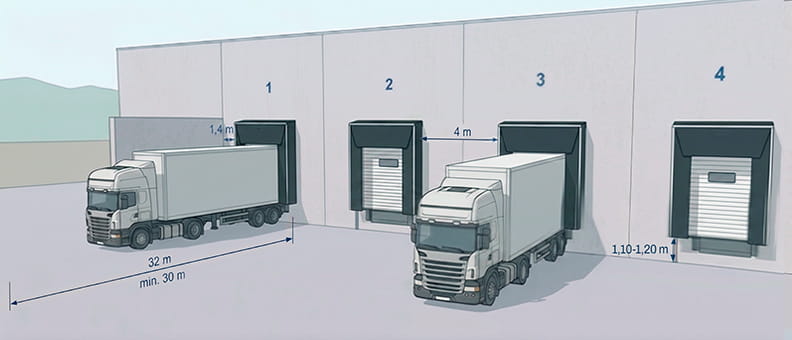

Medidas clave para diseñar una zona de carga eficiente

Un muelle eficiente no solo debe soportar carga, sino facilitar el trabajo seguro de vehículos, operarios y equipos de manutención.

En nuestra experiencia, estas medidas deben definirse durante la fase de diseño para evitar interferencias y asegurar una operativa fluida desde el primer día.

• Distancia delante del muelle: Se recomiendan 32 metros para camiones grandes (mínimo 30 metros si hay 2 metros entre vehículos).
• Separación entre muelles: La medida óptima es de 4 metros entre centros de cada muelle para permitir la apertura total de puertas.
• Distancia a muros: Si el muelle está cerca de una pared, deja al menos 1,4 metros para que el camión abra sus puertas correctamente.
• Altura del muelle: El estándar para camiones es de 1,10 a 1,20 metros.

Cuando la instalación recibe vehículos de distintas alturas, Alapont dispone de soluciones como la plataforma de carga Smart-Dock, diseñadas para adaptar el punto de carga y mantener una operativa segura.

Errores habituales al diseñar un muelle de carga

No permitas que estos fallos de planificación comprometan tu inversión:

• Subestimar el peso del equipo: Muchos cálculos solo miran el palé, olvidando que una carretilla eléctrica puede pesar tanto o más que la carga.
• Ignorar la velocidad de tránsito: Se recomienda una velocidad de 2 a 3 km/h; superar los 10 km/h genera una energía cinética que daña los cilindros hidráulicos.
• Solapamiento insuficiente: La normativa exige un solapamiento mínimo de la uña de la rampa sobre el camión de 100 mm.
• No considerar una solución de labio telescópico: En instalaciones donde los vehículos pueden quedar descentrados o existe variabilidad en la posición de carga, las  rampas de labio telescópico permiten ajustar con mayor precisión la conexión entre el muelle y el camión, mejorando la seguridad, reduciendo riesgos y optimizando los tiempos de carga y descarga.

Preguntas frecuentes

¿Cómo saber qué rampa niveladora necesita mi empresa?

La elección depende de factores como el peso máximo de carga, el tipo de maquinaria utilizada, la frecuencia de uso, las dimensiones del muelle y las condiciones de la operativa diaria. Un análisis previo permite seleccionar una solución adaptada y evitar problemas de sobrecarga o desgaste prematuro.

¿Qué datos necesita un fabricante para calcular una solución?

Para dimensionar correctamente una rampa niveladora es necesario conocer datos como el desnivel entre muelle y vehículo, capacidad necesaria, tipo de equipos de manutención, volumen de tráfico diario y condiciones específicas de la instalación.

¿Cuándo interesa una rampa telescópica frente a una estándar?

En instalaciones donde el posicionamiento del vehículo puede variar, una solución con labio telescópico mejora la conexión entre el muelle y el camión, aumentando la seguridad y la eficiencia de la operativa. En Alapont Global diseñamos estas soluciones para adaptarlas a las necesidades específicas de cada instalación.

Conclusión estratégica para tu inversión

Calcular correctamente la capacidad de carga y la pendiente de una rampa niveladora es fundamental para garantizar una operativa segura, eficiente y rentable. Un dimensionamiento adecuado reduce averías, minimiza los costes de mantenimiento y prolonga la vida útil de la instalación.

Como hemos visto, factores como la capacidad dinámica, el tipo de equipos de manutención, la frecuencia de uso o las características del muelle deben analizarse de forma conjunta para tomar la decisión correcta.

Si necesitas validar estos criterios para tu instalación, nuestro equipo técnico puede ayudarte a definir la solución más adecuada para tu operativa.
